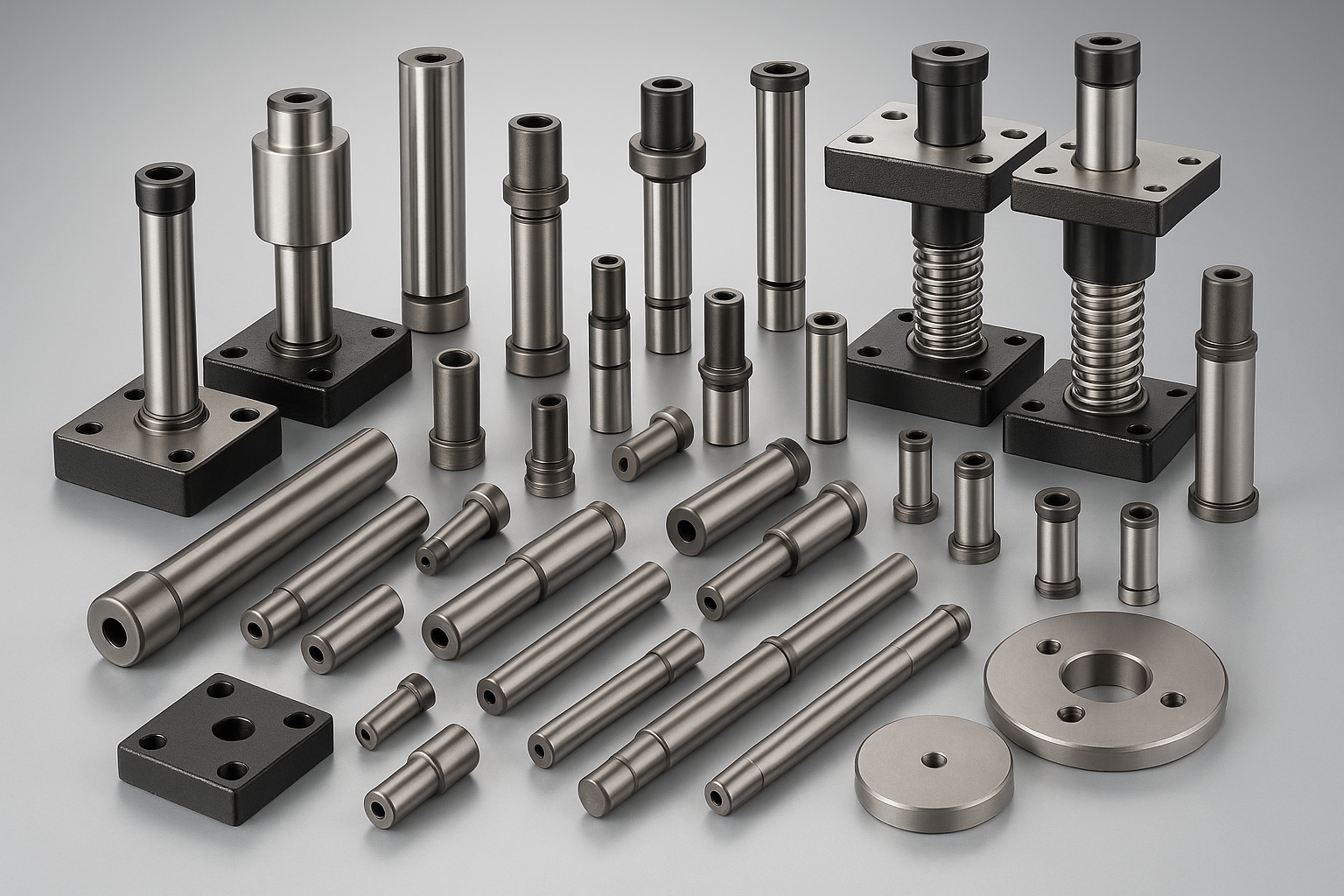

Комплектующие пресс-форм: направляющие, толкатели, охлаждение

Функциональность пресс-формы напрямую зависит от качества и точности её комплектующих. Эти элементы обеспечивают стабильную геометрию изделия, точное позиционирование подвижных частей и контроль температуры в процессе литья. Правильно подобранные и отрегулированные комплектующие для пресс-форм позволяют значительно увеличить ресурс оснастки, ускорить производственный цикл и сократить долю брака. Каждый элемент – от направляющих до охлаждающей системы – выполняет строго определённую задачу и должен соответствовать расчётной нагрузке, геометрии формы и характеристикам материала.

Что такое комплектующие пресс-форм

Комплектующие – это механические узлы и элементы, обеспечивающие функционирование формы в процессе инжекционного литья. Они входят в стандартный набор большинства форм и подразделяются на несколько категорий: направляющие, толкатели, втулки, фиксаторы, элементы охлаждения и др.

Основная задача этих компонентов – обеспечить точное сопряжение половин формы, направленное движение подвижных элементов, равномерное охлаждение изделия и его бездефектное извлечение. Нарушение работы хотя бы одного из узлов ведёт к отклонениям в геометрии изделия, заеданию движущихся частей или перегреву полости.

Стандартизация комплектующих облегчает проектирование и ремонт. Однако для сложных проектов с высокой степенью точности требуется индивидуальный подбор элементов с учётом особенностей конструкции.

Направляющие для пресс-форм

Направляющие колонны пресс-форм обеспечивают точную соосность между подвижной и неподвижной половинами. Они выдерживают механические нагрузки при смыкании и раскрытии формы и исключают смещение рабочих полостей.

В конструкциях пресс-форм направляющие обычно монтируются в неподвижной половине, а втулки – в подвижной. Важно, чтобы материалы этих элементов были совместимыми по твёрдости и обеспечивали низкий коэффициент трения. В большинстве случаев используют хромированные или азотированные стальные колонны, обладающие повышенной износостойкостью.

Ключевые характеристики направляющих – точность изготовления, твердость поверхности, наличие антифрикционного покрытия. Неправильная установка или износ направляющих приводит к перекосу формы, повреждению полостей и нарушению герметичности.

Толкатели для пресс-форм

Толкатели – элементы, отвечающие за извлечение готового изделия после охлаждения. Они выдвигаются из подвижной половины формы и аккуратно выталкивают отливку, предотвращая деформации. Конструкция зависит от конфигурации изделия и требований к точности.

Существуют различные виды толкателей в пресс-формах: круглые, плоские, трубчатые, фигурные, а также комбинированные системы с приводом. Они изготавливаются из высокопрочной инструментальной стали, способной выдерживать многократные циклы и высокие нагрузки.

Важно учитывать равномерность усилия толкания. При неправильном расположении или несогласованной работе толкателей изделие может застревать или ломаться. Толкатели подбираются индивидуально под каждый проект, исходя из геометрии, усадки материала и толщины стенок изделия.

Системы охлаждения пресс-форм

Охлаждение – важнейший этап литьевого процесса, напрямую влияющий на производительность и качество изделия. Система охлаждения пресс-формы служит для равномерного отвода тепла от полостей после заполнения их расплавом.

В конструкции применяются охлаждающие каналы в пресс-формах, которые могут быть прямыми, кольцевыми, спиральными или фигурными. Они прокладываются вблизи зон с наибольшим тепловыделением. Через них прокачивается охлаждающая жидкость – чаще всего вода с антикоррозионными добавками.

Современные охлаждение пресс-форм системы включают датчики температуры, регулирующие клапаны, турбулентные вставки для повышения эффективности теплообмена. Точная настройка позволяет сократить цикл формования, улучшить качество поверхности и уменьшить внутренние напряжения в изделии.

При проектировании систем важно избегать застойных зон, следить за симметрией каналов и учитывать возможное наслоение отложений, снижающих эффективность охлаждения.

Заключение

Надёжная работа пресс-форм невозможна без качественных комплектующих. Направляющие колонны пресс-форм, правильно подобранные толкатели и грамотно спроектированная система охлаждения определяют точность и стабильность процесса. При их проектировании учитываются конструкционные особенности формы, физико-механические свойства перерабатываемого материала и требования к изделию.

Комплексный подход к выбору комплектующих снижает износ, минимизирует простои и обеспечивает высокий уровень повторяемости. При производстве пресс форм для пластика и в процессе отлива деталей из пластика эти параметры становятся определяющими для эффективности и рентабельности всего производственного цикла.
