Все о DIN рейках для электромонтажа

DIN-рейка – стандартный монтажный элемент, широко применяемый в сфере электроустановки. Представляет собой металлический или пластиковый профиль, к которому фиксируются модули автоматических выключателей, клеммники, реле, блоки питания и другое оборудование. Установка осуществляется внутри шкафов и щитов, обеспечивая компактность, упорядоченность и удобство обслуживания. Изучение всех особенностей DIN-реек – важный шаг для специалистов, связанных с электротехническим монтажом.

Основные типы DIN-реек

Существует несколько типов DIN реек, регламентированных международными стандартами. Ключевые из них:

DIN 35 мм (TS35) – наиболее распространённый вариант. Используется в промышленности, жилых и коммерческих объектах.
DIN 15 мм (TS15) – применяется в компактных щитах, где требуется экономия пространства.
DIN 32 мм (TS32) – встречается в старом оборудовании, используется реже.

Каждый тип соответствует конкретным размерам и требованиям к нагрузке. При выборе важно учитывать не только габариты, но и совместимость с оборудованием и материалом корпуса. Например, если используется пластиковый корпус для электроники, то рекомендуется устанавливать DIN-рейку с антикоррозийным покрытием или из полимера.

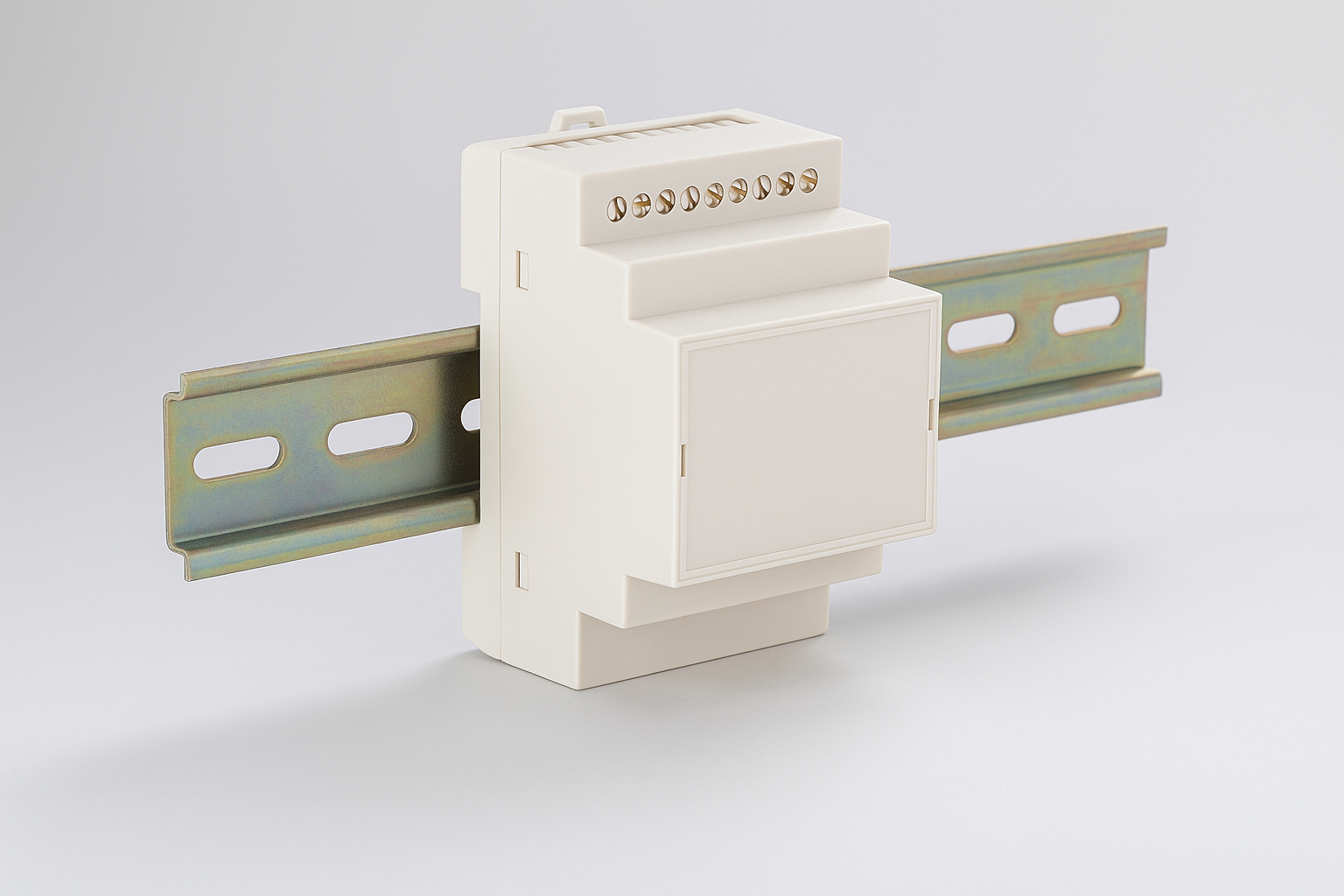

дин рейка в пластиковом корпусе

Материалы изготовления

Материал изготовления DIN-рейки – ключевой параметр, влияющий на прочность, устойчивость к агрессивным средам и срок службы изделия. На практике применяются:

Оцинкованная сталь: стандарт для большинства щитовых решений. Обеспечивает достаточную жёсткость и стойкость к коррозии.
Нержавеющая сталь: используется в условиях повышенной влажности, химически агрессивных средах, на пищевых и фармацевтических предприятиях.
Алюминий: лёгкий и устойчивый к окислению материал. Используется в мобильных или лёгких конструкциях.
Пластик: подходит для установки в условиях, где исключены повышенные механические нагрузки. Используется в изделиях с корпусом на ДИН-рейку из полимеров.

Выбор материала зависит от условий эксплуатации и требований по электробезопасности.

Где применяются DIN-рейки

Область применения охватывает все сегменты электротехнической и автоматики:

Промышленные распределительные щиты.
Силовые и управляющие шкафы.
Системы автоматизации зданий.
Коммутационные устройства в жилых домах.
Автоматика вентиляции, отопления и водоснабжения.

Виды DIN реек подбираются с учётом типа оборудования, степени защиты и особенностей шкафа или короба. Их использование позволяет стандартизировать монтаж, облегчить обслуживание, ускорить подключение и демонтаж элементов.

Как монтируется оборудование на DIN-рейку

Монтаж DIN рейки начинается с её установки в корпус. Обычно рейка крепится на саморезы или защёлки в специально предусмотренных местах. После закрепления начинается установка модулей.

Большинство устройств оборудовано защёлками, которые позволяют легко посадить элемент на рейку. Чтобы обеспечить надёжность, необходимо плотно прижать оборудование до щелчка. При этом важно контролировать вертикальность и плотность посадки.

Чтобы демонтировать устройство, достаточно воспользоваться отвёрткой: с её помощью отжимается фиксатор, после чего элемент можно сдвинуть и снять. Алгоритм, как снять DIN рейку, зависит от типа крепления самого основания. В некоторых конструкциях возможно быстрое извлечение без использования инструмента.

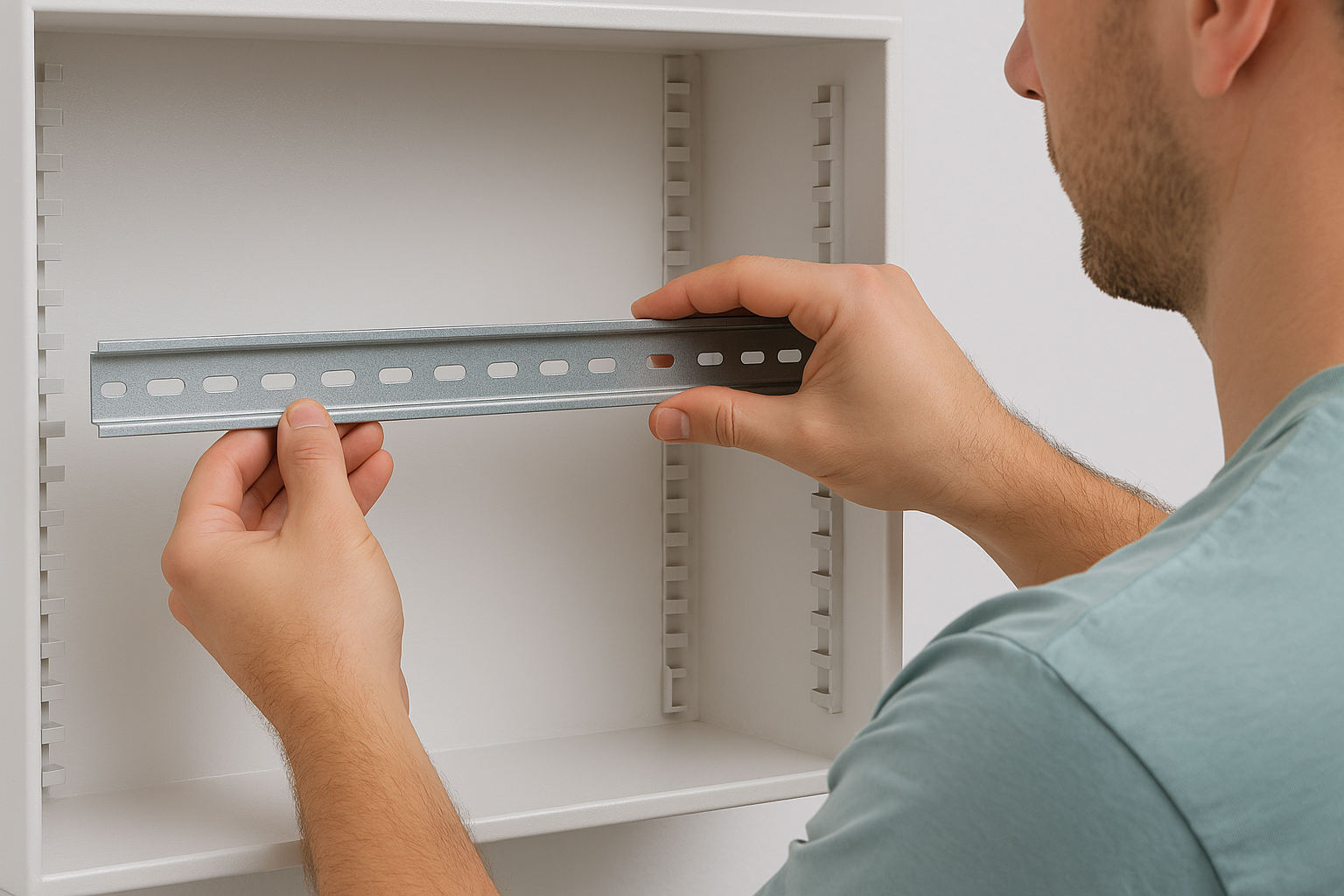

установка дин рейки

Преимущества использования DIN-реек

Применение DIN-реек обеспечивает:

Унифицированный подход к монтажу.
Быстрое подключение DIN рейки и демонтаж модулей.
Компактность и упорядоченность расположения оборудования.
Надёжную фиксацию и устойчивость к вибрациям.
Возможность модернизации или расширения системы без полной разборки.

Эти преимущества делают элемент незаменимым элементом в любой электротехнической системе. Благодаря продуманной конструкции, она упрощает монтаж DIN рейки, снижает затраты на обслуживание и сокращает время пуско-наладочных работ.

Советы по выбору и монтажу DIN-реек

Перед тем как установить DIN рейку, важно учитывать следующие параметры:

Совместимость с корпусом. При использовании пластиковых щитов DIN-рейка должна быть устойчивой к термическому расширению и механическому напряжению.
Тип и вес оборудования. Для тяжёлых устройств применяется усиленная сталь или нержавейка.
Длина рейки. Подбирается под количество модулей с небольшим запасом.
Среда эксплуатации. При агрессивной среде или высокой влажности предпочтительна нержавеющая сталь или алюминий.
Удобство монтажа. Наличие съёмных фиксаторов и упоров облегчает подключение детали и ее демонтаж.

Зная все о подключении DIN-рейки, специалист может минимизировать ошибки, повысить надёжность схемы и упростить обслуживание.

DIN-рейка – это фундаментальная часть современного электромонтажа. Их стандартизированная форма, совместимость с огромным количеством модульного оборудования и простота обращения делают их оптимальным решением для любых электрических и автоматизированных систем.

Если необходимо подобрать корпус или короб под установку оборудования, обратите внимание на решения с пластиковым корпусом для электроники или корпусом на DIN рейку, обеспечивающие максимальную совместимость и безопасность при эксплуатации.
