Как изготавливаются пластиковые корпуса для электроизделий

Когда разработчик завершает принципиальную схему и раскладывает компоненты на плате, неизбежно встаёт следующий вопрос: во что всё это поместить. Корпус – не просто оболочка. Он защищает электронику от пыли, влаги и механических ударов, обеспечивает безопасность пользователя и формирует восприятие продукта. Пластиковый корпус для электроизделий сегодня производят несколькими принципиально разными способами. Выбор технологии напрямую влияет на себестоимость, сроки и конечное качество изделия.

Разновидности пластиковых корпусов

Прежде чем говорить о технологиях, важно понять, о каком типе корпуса для электроники идёт речь, – задачи у них разные.

Модульные корпуса на DIN-рейку – стандартное решение для щитовой автоматики. Корпус для электрических автоматов, реле, клеммников и контроллеров монтируется на 35-мм рейку и рассчитан на установку в электрощит. Ширина корпуса кратна 17,5 мм (1 модуль), высота фиксирована стандартом. Такие изделия выпускаются серийно – массовый тираж оправдывает затраты на оснастку.

Универсальные распределительные корпуса – прямоугольные боксы с крышкой для размещения электронных плат, клеммников и блоков питания. Используются в промышленной автоматике, системах управления, телекоммуникациях. Сюда же относится пластиковый корпус для электрики наружного и скрытого монтажа – коробки под выключатели, розетки, разветвители.

Корпуса РЭА под заказ – изделия нестандартной формы, разработанные под конкретную начинку: медицинские приборы, измерительное оборудование, промышленные контроллеры. Именно здесь выбор технологии производства становится ключевым решением.

Герметичные корпуса с высокой степенью защиты IP – для оборудования, работающего в условиях влажности, запылённости или агрессивных сред. Степень защиты IP65 означает полную защиту от пыли и от направленных водяных струй; IP67 – кратковременное погружение на глубину до 1 м. Герметичность обеспечивается конструкцией замков, уплотнительными прокладками и точностью сопрягаемых поверхностей.

Какие материалы используются

Выбор полимера определяет не только механические свойства, но и допустимую рабочую температуру, диэлектрические характеристики и поведение при горении.

• АБС-пластик (ABS) – самый распространённый материал для пластмассовых корпусов электроники. Стандартные марки выдерживают кратковременный нагрев до 90–100 °C, теплостойкие – до 110–130 °C; длительная эксплуатация возможна при температурах до 75–80 °C. АБС хорошо льётся под давлением, легко окрашивается и поддаётся механической доработке. Главный недостаток – низкая атмосферостойкость: без UV-стабилизаторов материал желтеет и становится хрупким на открытом воздухе.
• Поликарбонат (PC) – выбор для корпусов с повышенными требованиями к ударопрочности и температурному диапазону. Диапазон рабочих температур поликарбоната – от −50 до +120 °C, он превосходит АБС по сопротивлению механическим повреждениям и сохраняет форму при резких перепадах температур. Из поликарбоната делают прозрачные крышки, смотровые окна и корпуса оборудования, работающего в уличных условиях.
• Сплав ABS/PC – компромисс, объединяющий технологичность АБС и термостойкость поликарбоната. Трудногорючие марки ABS/PC с антипиренами имеют категорию стойкости к горению V-0 и широко применяются для корпусов оргтехники и бытовой электрики. Максимальная температура длительной эксплуатации – до 100 °C.
• Полиамид (PA) – материал для корпусов, работающих в условиях вибрации, повышенных нагрузок и химически агрессивных сред. Отличается высокой износостойкостью и хорошими диэлектрическими свойствами. Полиамид с наполнителем из стекловолокна используют там, где нужна жёсткость при минимальном весе.
• Полистирол, полипропилен, ПВХ – материалы для менее ответственных применений или специфических задач. Полипропилен химически инертен и подходит для корпусов в лабораторной среде; ПВХ – для гибких оболочек и кабельных каналов; полистирол – для недорогих потребительских изделий.

Технологии изготовления

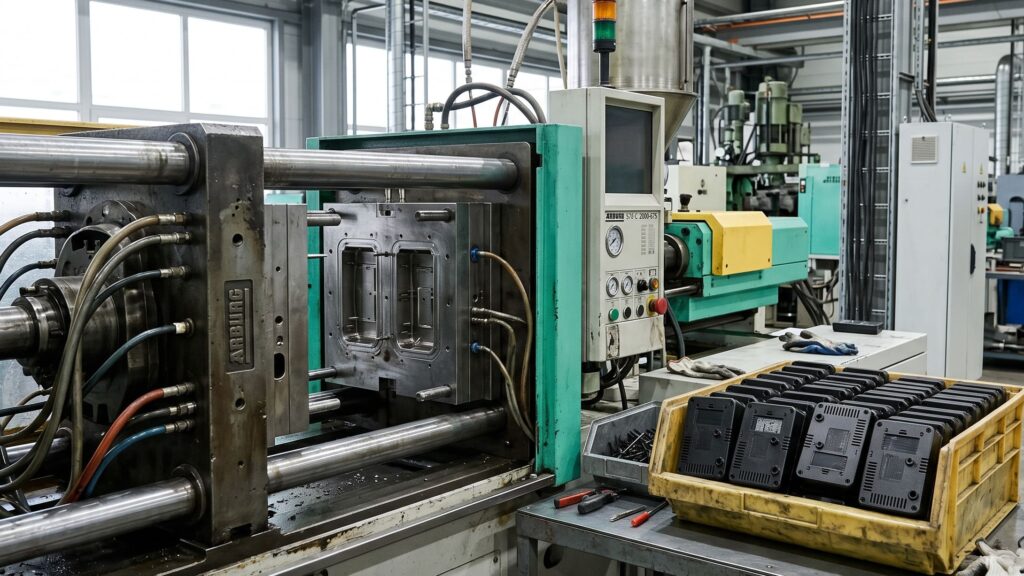

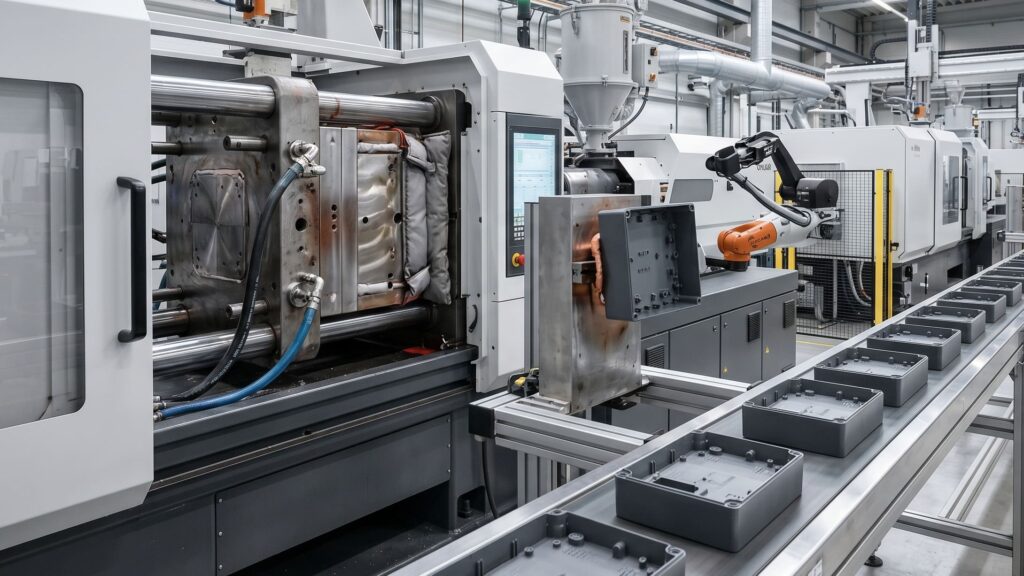

Литьё под давлением

Основная промышленная технология для серийного производства корпусов для электроники. Гранулы термопласта загружаются в бункер термопластавтомата, расплавляются в шнековом цилиндре и под давлением 50–200 МПа впрыскиваются в стальную пресс-форму. После охлаждения деталь извлекается – цикл занимает 20–90 секунд в зависимости от толщины стенки и типа полимера.

Процесс полностью автоматизирован и обеспечивает высокую скорость тиражирования; при этом можно работать более чем со 100 видами пластика, включая ударопрочный ABS. Avtop Достижимые допуски – ±0,05–0,1 мм, что обеспечивает стабильную сборку корпусных деталей без подгонки.

Главное ограничение – стоимость оснастки. Изготовление пресс-формы для корпуса средней сложности обходится от 3 000 до 30 000 USD и выше в зависимости от размера и числа формообразующих полостей. Поэтому литьё под давлением экономически оправдано при тираже от 500–1 000 штук и более.

Вакуумная формовка

При вакуумной формовке листовой пластик нагревается до пластичного состояния, затем натягивается на форму и вакуумом прижимается к её поверхности. Метод применяется для тонкостенных корпусов несложной геометрии – панелей, крышек, лотков.

Оснастка для вакуумной формовки значительно дешевле, чем пресс-форма для литья: алюминиевая или даже фанерная форма обходится в десятки раз меньше. Это делает технологию привлекательной уже при тираже от 50–100 штук. Ограничение – толщина стенки варьируется по поверхности детали, достичь точных допусков сложнее, а сложные замки и внутренние рёбра жёсткости недоступны без дополнительной механической обработки.

3D-печать

Технология незаменима на этапе прототипирования и при мелких сериях до 20–50 шт. Из АБС, поликарбоната или полиамида на FDM-принтере печатается прототип, который проверяется на посадку платы, расположение разъёмов и удобство сборки – прежде чем заказывать дорогостоящую пресс-форму.

Для функциональных прототипов и малых серий используют также SLA/SLS-печать: точность выше, поверхность чище, но стоимость одной детали в несколько раз дороже FDM. 3D-печать не заменяет серийное производство по себестоимости детали, зато позволяет отработать конструкцию и избежать дорогостоящих правок пресс-формы.

Фрезерование и механическая обработка

Фрезерование на ЧПУ-станках применяется для единичных корпусов и прототипов из конструкционных пластиков – полиамида, поликарбоната, фторопласта. Метод позволяет достичь высокой точности (допуск ±0,01–0,05 мм) и получить корпус из монолитного блока без оснастки. Себестоимость единичного изделия высока, поэтому фрезерование используют для ответственных применений или при отработке геометрии перед запуском серии.

Этапы производственного процесса

Изготовление корпуса для электроники – это не разовая операция, а последовательность этапов, каждый из которых влияет на итоговое качество.

1. Проектирование. Разработка 3D-модели с учётом технологических требований выбранного метода: углы уклона для литья, минимальная толщина стенки, расположение точек литника. Ошибки на этом этапе приводят к дефектам отливки или необходимости дорогостоящей доработки оснастки.
2. Изготовление оснастки. Для литья – фрезерование стальной или алюминиевой пресс-формы, её термообработка и доводка. Срок – от 3 до 8 недель. Для вакуумной формовки – изготовление матрицы или пуансона из алюминия или композита.
3. Пробный запуск и отработка. Первые отливки проверяются на соответствие размерам, отсутствие коробления, раковин и следов выталкивателей. При необходимости в пресс-форму вносятся правки.
4. Серийное производство. Запуск тиража на термопластавтомате. Параллельно ведётся контроль качества: замер ключевых размеров, проверка внешнего вида, испытания на герметичность при необходимости.
5. Постобработка. Удаление литника, при необходимости – окраска, нанесение маркировки методом лазерной гравировки или тампопечати, установка металлических вставок, уплотнителей и фурнитуры.
6. Сборка и упаковка. Укомплектование корпуса крепёжными элементами, проверка посадки крышки и сопрягаемых деталей, упаковка для отгрузки.

Сферы применения

Пластиковые корпуса для электрики и электронной аппаратуры охватывают широкий спектр отраслей.

• Промышленная автоматика и электрощитовое оборудование. Корпуса под электрические автоматы, контакторы, клеммные блоки. Требования: соответствие стандарту DIN, степень защиты не ниже IP40–IP54, стойкость к вибрации и рабочая температура до +70 °C.
• Бытовая и потребительская электроника. Корпуса для бытовых приборов и систем управления «умным домом» разрабатываются с учётом эргономики, дизайна и долговечности. Здесь ключевую роль играет внешний вид и ощущение при контакте – шероховатость поверхности, матовость, цвет.
• Медицинское оборудование. Материалы должны выдерживать дезинфекцию спиртосодержащими растворами, не иметь острых кромок и соответствовать требованиям биосовместимости. Для диагностических приборов критична герметичность и лёгкость очистки.
• Телекоммуникации и сети. Коробки для клеммных соединений, корпуса роутеров, медиаконвертеров и модемов. Часто требуется совместимость с DIN-рейкой или настенным монтажом.
• Уличное и промышленное оборудование. Здесь на первом месте – стойкость к UV-излучению, атмосферным воздействиям и температурным циклам. Используются специальные марки АБС с UV-стабилизаторами или поликарбонат.

Как выбрать способ изготовления

Выбор технологии определяется тремя параметрами: тиражом, сложностью конструкции и требованиями к точности.

Если задача – проверить конструкцию и посмотреть, как плата ляжет в корпус, начинайте с 3D-печати. Если нужна партия 100–300 шт. под конкретный проект без перспективы масштабирования – рассмотрите вакуумную формовку или вакуумное литьё в силиконовую форму. Для серийного производства корпусов для электроники тиражом от 500 шт. литьё под давлением остаётся наиболее экономичным решением: себестоимость детали при тираже 10 000 штук в несколько раз ниже, чем при 500, а качество поверхности и стабильность размеров – на порядок выше других методов.

Если вы планируете производство пластиковых корпусов для РЭА или электротехнических изделий – специалисты Litoplast помогут подобрать технологию и материал под ваш тираж и технические требования.
