Блок управления Е-01

Назначение

Предназначен для управления бытовыми  двухкамерными холодильниками с одним компрессором мощностью до 116 Вт, пусковым током до 10 А и номинальным током до 0,55 А. Обеспечивает задание и поддержание температуры в холодильной камере   двухкамерного холодильника, световую и звуковую сигнализацию о режимах работы, включение лампы освещения мощностью не более 30 Вт при открытии двери холодильной камеры, индикацию текущей температуры в холодильной камере на односегментном цифровом индикаторе и температуры в морозильной камере на двухсегментном цифровом индикаторе, управление работой  вентилятора.

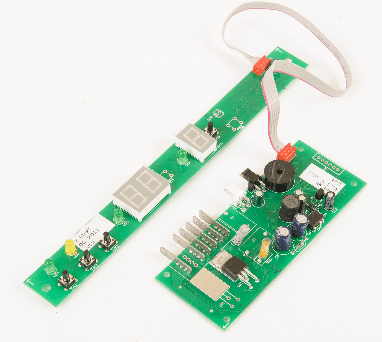

В состав блока входят:

  • модуль управления;
  • модуль индикации;
  • датчик холодильной камеры;
  • датчик морозильной камеры.

Соответствует требованиям технических условий ТУ РБ 600048089.038-2009.

Диапазон питающего напряжения переменного тока

От 175 В до 265 В, частотой (50 ± 1) Гц.

Степень защиты

IP00 по ГОСТ 14254.

Погрешность определения температуры датчика в ХК в диапазоне от 0 °С до 15 °С

±1 °С.

Погрешность отображения температуры датчика в МК в диапазоне от минус 15 °С до минус 30 °С

±1 °С.

Цветовая сигнализация режимов работы морозильника

Свечение зеленых светодиодов – индикация включения холодильника, индикация знака «+» для отображения температуры в холодильной камере, индикация знака «-» для отображения температуры в морозильной камере;

Свечение желтого светодиода – индикация режима замораживания.
