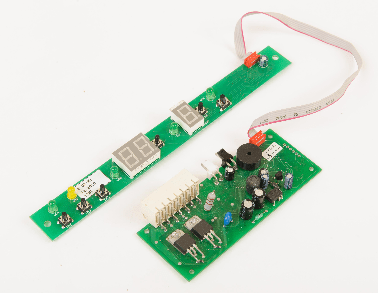

Блок управления Е-02

Назначение

Предназначен для управления бытовыми  двухкамерными холодильниками с двумя компрессорами мощностью до 116 Вт каждый, пусковым током до 10 А и номинальным током до 0,55 А. Обеспечивает задание и поддержание заданных температурных режимов в холодильной   и морозильной   камерах, световую и звуковую сигнализацию о режимах работы, включение лампы освещения мощностью не более 30 Вт при открытии двери холодильной камеры, индикацию текущей температуры в холодильной камере на односегментном цифровом индикаторе и температуры в морозильной камере на двухсегментном цифровом индикаторе, управление работой вентилятора.

В состав блока входят:

  • модуль управления;
  • модуль индикации;
  • датчик холодильной камеры;
  • датчик морозильной камеры.
Диапазон питающего напряжения переменного тока

От 175 В до 265 В, частотой (50 ± 1) Гц.

Степень защиты

IP00 по ГОСТ 14254.

Диапазон определения температуры на датчиках в холодильной и морозильной камерах

От минус 40 °С до плюс 40 °С.

Погрешность определения температуры на татчиках в холодильной и морозильной камерах составляет

±1 °С.

Цветовая сигнализация режимов работы морозильника

Свечение зеленых светодиодов – индикация включения холодильной камеры, индикация включения морозильной камеры, индикация знака «+» для отображения температуры в холодильной камере, индикация знака «-» для отображения температуры в морозильной камере;

Свечение желтого светодиода — индикация режима замораживания.
